CYZ型自吸式離心油泵安裝尺寸

時間：2012-11-05 14:59　作者：泊泰邦　點擊： 次
　CYZ型自吸式離心油泵安裝尺寸、CYZ自吸式離心油泵的軸承采用單列向心球軸承,在一些泵的軸承體底部設有冷卻室,室內部高,低壓區間有密封環,軸端采用機械密封。
CYZ型自吸式離心油泵安裝尺寸詳細參數

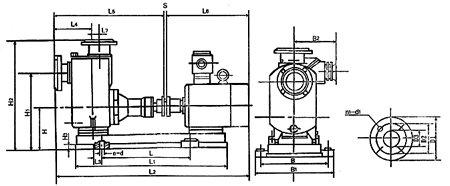

機組及安裝尺寸




50CYZ-20　50CYZ-75　80CYZ-32　100CYZ-40A　65CYZ-30　25CYZ-27
50CYZ-12　50CYZ-60　80CYZ-25　100CYZ-40　80CYZ-125　65CYZ-15
40CYZ-40　50CYZ-50　80CYZ-17　80CYZ-70　100CYZ-75　80CYZ-17　
40CYZ-20　50CYZ-35　80CYZ-13　80CYZ-55　100CYZ-65　　　　　　
注：50CYZ-20L3在泵中心線外

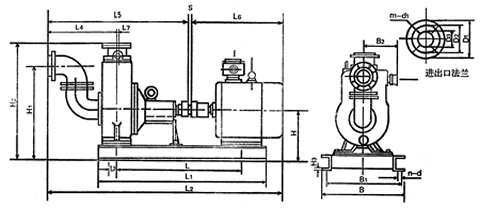

100CYZ-125　250CYZ-50　150CYZ-65　
150CYZ-125　200CYZ-63　　　　　　
200CYZ-125　150CYZ-55　　　　　　
注：150CYZ-55 150CYZ-65L3在泵中心線外


泵型號 電動機   L   L1   L2   L3   L4   L5   L6   L7   δ H   H1   H2   H3   B   B1   B2   n-d   D1   D2   D3   n1-d1
型號 功率kw
250CYZ-50 CYZ-YB280M-4 90 1000 1755 2496 125 857 1541 953 　  2 450 1100 1280 8 798 858 330 4-φ22 φ390 φ350 φ250 φ12-23
200CYZ-125 YB315M-2 132 1201 1878 2822 133 730 1478 1342  　 2 455 985 1220 40 810 870 340 4-φ22 φ335 φ295 φ200 φ8-23
150CYZ-125 YB315S-2 110 1236 1857 2632 115 630 1368 1262 　  2 455 895 1125 40 895 955 340 4-φ23 φ290 φ240 φ150 φ8-23
100CYX-125 YB280S-2 75 1017 1617 1877 155 210 843 1031 　  2 380 680 905 35 680 740 330 4-φ22 φ215 φ180 φ100 φ8-18
80CYZ-125 YB250M-2 55 950 1450 1734 140 195 778 954 　  2 350 600 818 35 560 620 330 4-φ22 φ195 φ160 φ80 φ4-18
200CYZ-63 YB280M-4 90 1000 1755 2474 125 708 1412 1060 80 2 450 980 1210 8 798 858 330 4-φ22 φ335 φ295 φ200 φ8-23
150CYZ-65 YB250M-4 55 1154 1564 2229 0 625 1207 1136 　  2 490 930 1130 9 820 672 880 330 4-φ22 φ280 φ240 φ150 φ8-22
150CYZ-55 YB225M-2 45 1280 1452 2168 70 628 1310 855 　  2 396 836 946 9 500 548 290 4-φ22 φ280 φ240 φ150 φ8-22
100CYZ-75 YB200L1-2 30 780 1290 1572 116 272 750 819 62 2 335 555 985 40 546 606 290 4-φ22 φ215 φ180 φ100 φ8-18
100CYZ-65 YB200L1-2 30 780 1290 1572 116 272 750 819 62 2 335 555 985 40 546 606 290 4-φ22 φ215 φ180 φ100 φ8-18
100CYZ-40A YB180L-4 22 730 1322 1564 145 210 750 811 　  2 380 550 855 40 640 700 240 4-φ22 φ215 φ180 φ100 φ8-18
100CYZ-40 YB180M-2 22 730 1229 1510 133 218 750 757 62 2 320 530 960 35 450 510 240 4-φ22 φ215 φ180 φ100 φ8-18
80CYZ-70 YB180M-2 22 730 1229 1479 133 218 750 743 54 2 310 460 930 35 450 510 240 4-φ22 φ195 φ160 φ80 φ4-18
80CYZ-55 YB160L-2 18.5 790 1125 1363 45.5 206 648 712 　  2 290 460 665 35 420 480 240 4-φ22 φ195 φ160 φ80 φ4-18
80CYZ-32 YB132S2-2 7.5 480 823 1040 70.5 195 554 483 72 2 225 395 590 30 360 410 210 4-φ18 φ195 φ160 φ80 φ4-18
80CYZ-25 YB132s2-2 7.5 480 823 1040 70.5 195 554 483 72 2 225 395 590 30 360 410 210 4-φ18 φ195 φ160 φ80 φ4-18
80CYZ-17 YB112m-2 4 610 773 1017 20 191 547 467 50 2 208 368 534 30 340 380 225 4-φ18 φ195 φ160 φ80 φ4-18
80CYZ-13 YB100L-2 3 500 771 970 55 153 525 442 　  2 200 350 498 30 370 420 225 4-φ18 φ185 φ150 φ76 φ4-14
65CYZ-30 YB112M-2 4 480 771 1014 70.5 198 541 470 　  2 220 390 595 30 360 404 225 4-φ18 φ185 φ145 φ65 φ4-18
65CYZ-15 YB100L-2 3 500 771 970 55 153 525 442 　  2 200 350 488 30 370 420 225 4-φ18 φ185 φ145 φ65 φ4-18
50CYZ-75 YB160M1-2 11 800 1092 1284 27 155 620 662 88 2 258 428 604 30 428 468 240 4-φ18 φ135 φ103 φ50 φ4-14
50CYZ-60 YB132S2-2 7.5 640 923 1153 60 174 525 120 41 2 265 435 620 30 360 410 240 4-φ18 φ160 φ125 φ50 φ4-14
50CYZ-50 YB132S1-2 5.5 500 785 997 65 162 484 511 　  2 220 357 529 30 360 404 240 4-φ18 φ130 φ100 φ50 φ4-14
50CYZ-35 YB112M-2 4 500 766 989 33 173 515 472 　  2 220 380 530 30 340 390 225 4-φ18 φ130 φ100 φ50 φ4-14
50CYZ-20 YB90L-2 2.2 500 630 816 10 138 418 395 6 2 191 326 463 30 350 380 225 4-φ18 φ135 φ103 φ50 φ4-14
50CYZ-12 YB90S-2 1.5 340 655 863 67 161 482 369 5 2 135 305 465 30 275 325 225 4-φ18 φ140 φ110 φ50 φ4-14
40CYZ-40
(50CYZ-40)		 YB112M-2 4 500 764 1002 33 177 528 472 　  2 220 380 535 30 370 420 225 4-φ18 φ130 φ100 φ40
φ50 		φ4-14
40CYZ-20 YB802-2 1.1 320 578 760 70 137 412 339 38 2 195 300 436 30 280 330 225 4-φ18 φ130 φ120 φ100 φ90 φ40 φ32 φ4-14
25CYZ-27 YB801-2 0.75 320 578 760 70 137 412 339 32 2 195 300 436 30 280 330 225 4-φ18 φ115
