NYP高粘度泵外形及安裝尺寸

時間：2018-05-05 12:50　作者：泊泰邦　點擊： 次
　NYP高粘度泵外形及安裝尺寸,NYP齒輪泵,NYP齒輪油泵主要有內外轉子,軸,泵體,前蓋,拖架,密封,軸承等組成。本產品設計,簡單便捷,做工精細,所有工序都是經過相關部門檢測才批準
NYP高粘度泵外形及安裝尺寸詳細參數

NYP型齒輪泵外形及安裝尺寸

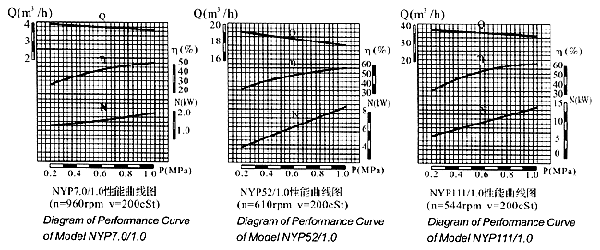

※ 性能曲線圖

※ 結構型式（如圖一）

（1）工作原理
　　具有內齒的驅動齒輪（外轉子）帶動內轉子在全封閉的泵體內作同方向轉動，泵體和前蓋的月牙板使吸入和排出口隔開。轉動時，在吸入口形成負壓，液體被吸入，轉子將液體帶到排出口，受壓排出泵體，完成了液體的輸送。
（2）結構
　　如圖1，泵主要有內外轉子，軸，泵體，前蓋，拖架，密封，軸承等組成。密封有機械密封和填料密封的兩種形式，對于高溫、高粘稠度及腐蝕性強的介質，選用填料密封。
　　輸送易結晶物料時，在前蓋和泵體上可設計帶有保溫夾套，工作時通蒸汽保溫融化。泵可配安全閥，當泵或管路系統超壓時，安全閥門打開，形成內部回流，保證系統安全。
　　泵裝置由泵，電機和底座組成。傳動方式有橋式和直聯式兩種。
　　從主軸外伸端向泵看，為順時針旋轉。

（圖一）

1.前蓋　2.內轉子　3.泵體　4.外轉子　5.滑動軸承或滾動軸承　6.填料密封或機械密封　7.主軸　8.托架



※　泵頭外形尺寸圖

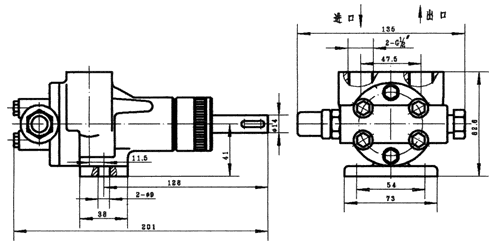

　NYP0.78泵頭外形尺寸

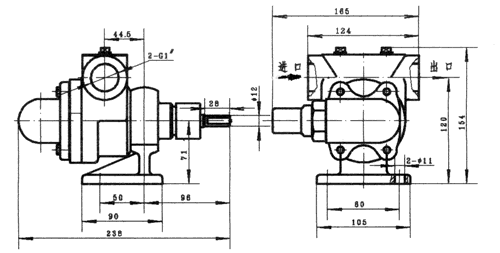

　NYP2.3泵頭外形尺寸

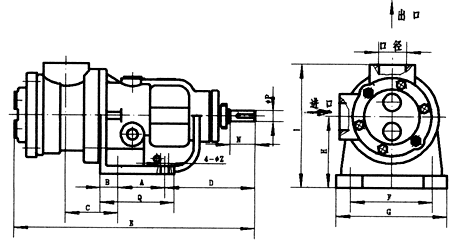

　NYP7.0（A），NYP52（A）泵頭外形尺寸

泵型號
 		 理論排量
L/100r 		 A B C D E F G H I Q N P Z 口徑
NYP7.0A
(原NYP3A)		 7.0 80 31 90 154 413 140 172 100 190 127 43 19 13 M48×2
NYP52A
(原NYP10A)		 52 120 30 130 200 580 200 240 160 290 180 57 30 18 M60×2
NYP7.0A
(原NYP3A)		 7.0 58 16 99 147 375 140 172 88 178 90 43 19 13 G11/2"
NYP52A
(原NYP10A)		 52 70 17 95 257 523 204 235 140 270 102 57 30 15 G2"

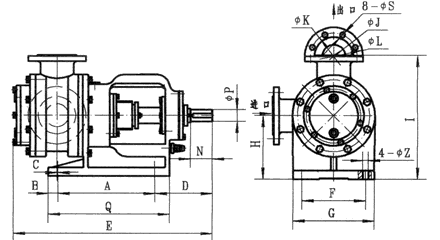

　NYP3.6，NYP24，NYP80，NYP111（A），NYP727泵頭外形尺寸

型號
理論排量
L/100r
A
B
C
D
E
F
G
H
I
J
K
L
N
P
Q
S
Z
ZNYP3.6
3.6
80
31
89
154
398
140
172
100
220
40
84
110
43
19
127
4-φ18
13
NYP24
24
120
30
94
196
518
200
240
160
320
50
125
165
57
30
180
4-φ18
18
NYP80

80
170
27.5
138.5
183.5
592
220
255
180
390
80
160
200
75
42
225
8-φ18
15
NYP111
(原NYP30A)
111
170
25
142
188
616
220
255
180
390
80
160
200
58
40
225
8-φ18
15
NYP111
(原NYP30A)
111
340
30
3
198
688
220
280
220
430
80
160
200
75
42
420
8-φ18
20
NYP320
320
340
35
120.5
268
849
330
400
260
520
125
210
250
120
65
410
8-φ18
22
NYP727
(原NYP50A)
727
410
40
170
260
1060
370
450
360
680
150
240
285
120
80
530
8-φ18
22

※　整機外形與安裝尺寸

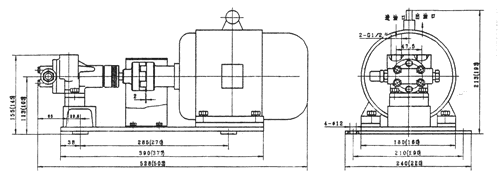

（1）與電機直聯配焊接底座

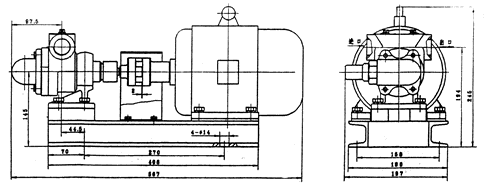

　　　NYP0.78配Y90S（Y8021）電機


　　　 NYP2.3配Y90S電機

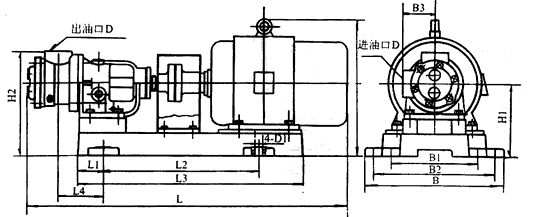

　　　配鑄鐵底座

型號

 L
 L1
 L2
 L3
 L4
H
H1
 H2
 B
 B1
 B2
 B3
 D
 4-D1
配套電機
型號

功率
NYP7.0
913
85
399
600
164
365
182
272
385
225
335
90
G11/2"
φ22
Y132S-6
3kw
NYP7.0A
905
72
439
636
1275
390
207
297
396
248
346
90
M48×2
φ22
Y132S-6
3kw

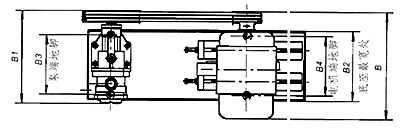

（2）采用皮帶輪聯接傳動（橋式）



型號
 		 流量m3/h  L L1 L2 H H1 H2 H3 B B1 B2 B3 B4 D1 D2 D3
NYP7.0A 1.5 918 104 605 425 237 242 327 475 414 310 266 266 M48×2 M48×2 φ20
2 918 104 605 425 210 242 300 475 414 310 266 266 M48×2 M48×2 φ20
  NYP52A 8 1030 135 602 505 280 280 410 605 580 516 324 444 M60×2 M60×2 φ22
10 1030 135 602 505 280 280 410 605 580 516 324 444 M60×2 M60×2 φ22
12 1030 135 602 505 280 280 410 605 580 516 324 444 M60×2 M60×2 φ22

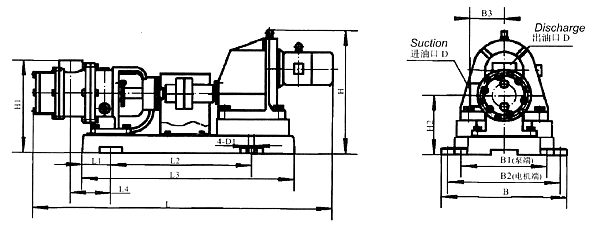

（2）配減速電機


型號
 		  L  L1  L2  L3  L4  H  H1  H2  B  B1  B2  B3  D  D1   Decelerator
型號
 		 功率KW
 		 轉速r/min
NYP7.0   1028  91  384  590  115  327  253  163  270  225  225 90  G11/2" φ20  YCJ71  3 583
455
NYP52 1361 67 576 790 130 480 355 225 400 308 340 130 G2" φ22 YCJ112 7.5 228
 1351  67  576  790  130  533  355  225  400  308  340  130  G2"  φ22  YCJ100  7.5 303
357
1436 67 576 790 130 533 355 225 400 308 340 130 G2" φ22 YCJ100 11 475
NYP111 1500 154 558 890 227 585 495 285 525 385 475 210 φ80   φ22   YCJ112   15 305
417
479
NYP727 2423 200 950 1259 330 825 935 615 580 520 520 320 φ150 φ28 YCJ315 37 128
NYP3.6 1050 91 384 590 131 339 265 175 270 225 225 90 φ40 φ20 YCJ71 2.2 587
NYP7.0A  1066  91 384  590  131  339  265  175  270  225  225  90 M48×2 φ22 YCJ71  3 583
455
NYP24 1250 111 540 815 190 490 365 235 476 326 426 130 φ50 φ22 YCJ100 4 226
NYP52 1480 111 540 815 190 543 365 235 476 326 426 130 M60×2 φ22 YCJ112 7.5 228
 1489  111  540  815  190  490  365  235  476  326  426  130 M60×2 φ22 YCJ100  7.5 303
357
1574 111 540 815 190 490 365 235 476 326 426 130 M60×2 φ22 YCJ100 11 475
NYP80 1654 154 558 890 223.5 618 495 285 525 385 475 210 φ80 φ22 YCJ112 15 479
  NYP111A   1750   240   654   1076   173   625   527   317   508  378   458   210 φ80 φ22 YCJ122   15 305
417
479
※ 選泵時應考慮的主要事項

　　（1）介質的潤滑性、清潔度、腐蝕性。
　�。�2）介質的粘稠度、溫度。
　�。�3）泵進口壓力及出口壓力，安裝高度。
　�。�4）使用場合的防爆要求。
　�。�5）訂貨時請注明泵型號，設計使用壓力，轉速，介質粘度，溫度，電機防爆級別，介質名稱。
　�。�6）對于本樣本所列以外的特別工況條件，可按用戶要求單獨設計供貨。
　　本樣本所列條款如有變動，恕不另行通知。
